DWT-Ⅱ Series / Santrifüjli tom shamollatish

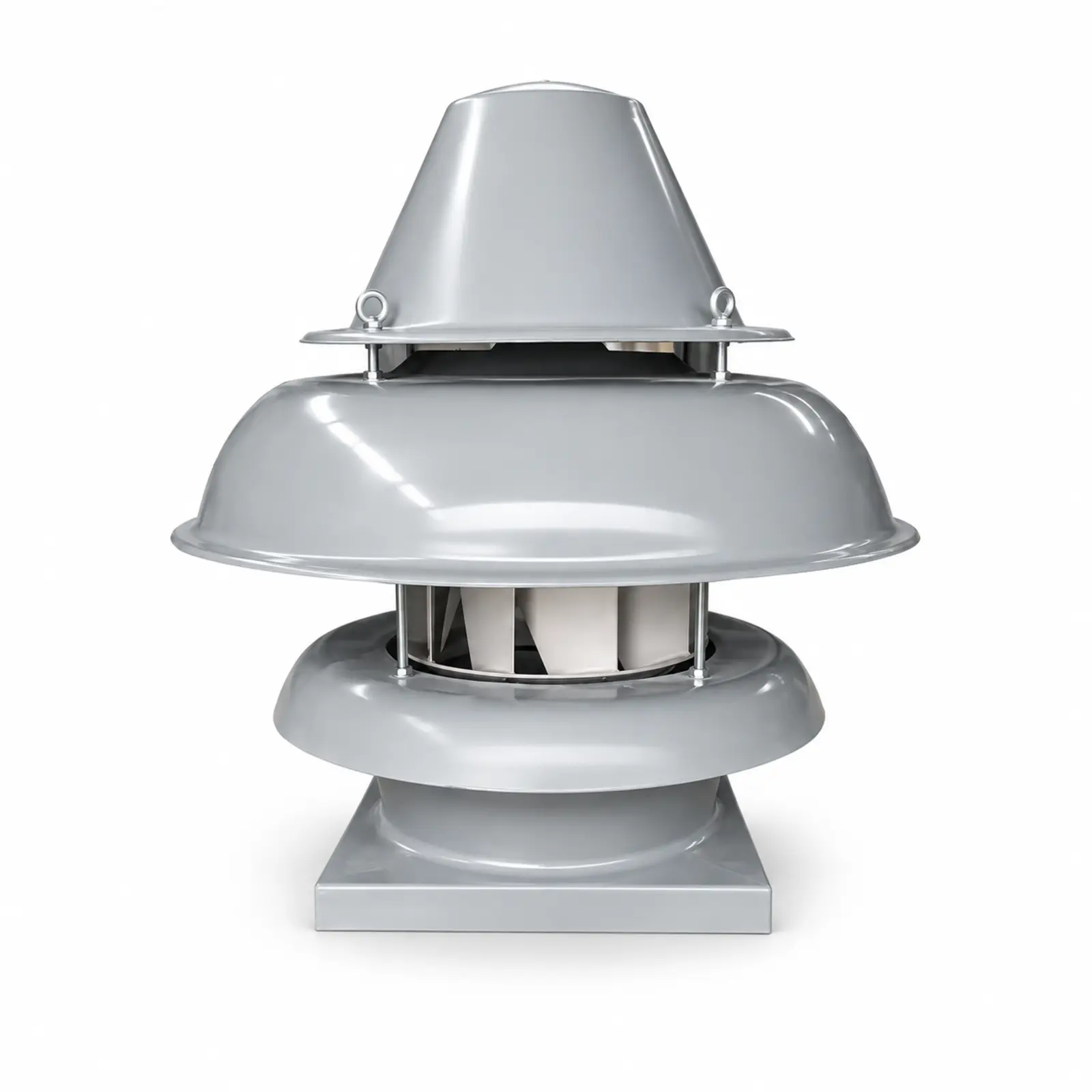

DWT-Ⅱ tomning markazdan qochma ventilyatori
Eksenel tom ventilyatorlariga qaraganda yuqori bosim talab qiladigan uyingizda shamollatish tizimlari uchun markazdan qochma tom egzoz fan. O'rtacha havo oqimi va tizim qarshiligi yuqori bo'lgan zavodlar, ustaxonalar, uskunalar binolari va kanalli tom chiqarish tizimlari uchun javob beradi.
Yoʻq. 3–10 878–31,436 m³/h 122–1,072 Pa
HAVO OQIMI
878–31,436 m³/h
UMUMIY BOSIM
122–1,072 Pa
Dvigatel quvvati
0,55–7,5 kVt
Shovqin
72 dB(A) dan kam yoki unga teng
DWT-Ⅱ seriyasi
Texnik ko'rsatkich
01Umumiy koʻrinish 02Qurilish 03Ishlash 04O'lchamlari 05Shartlar 06Ilovalar 07Tanlash 08Variantlar 09Resurslar 10TSS
Tez faktlar
Santrifüjli tom ventilyatori
Yoʻq. 3–10
300–1000 mm
Yuqori bosim
Tomning egzosi
Yoʻq. 3–10
300–1000 mm
Yuqori bosim
Tomning egzosi
01 / Muhandislikka umumiy nuqtai
Santrifüj pervaneli yuqori-bosimli tomdagi egzoz
DWT-Ⅱ markazdan qochma pervaneldan foydalanadi va an'anaviy eksenel tom ventilyatoridan ko'ra ko'proq bosim talab qiladigan uyingizda shamollatish tizimlari uchun mo'ljallangan. Seriya taxminan 300 mm dan 1000 mm gacha bo'lgan nominal pervanel diametriga asoslangan to'qqizta fan o'lchamini o'z ichiga oladi.
Uning ishlash diapazoni uni kanallar, panjurlar, amortizatorlar va boshqa shamollatish komponentlariga qo'shimcha qarshilikka ega bo'lgan tomning egzoz tizimlari uchun mos qiladi.
DWT-Ⅱ=Santrifüj / Yuqori bosim
Pastroq bosim va to‘g‘ridan-to‘g‘ri tomga shamollatiladigan kattaroq havo oqimi uchun DWT-Ⅰ tomning eksenel ventilyatorini solishtiring.
02 / Qurilish
Santrifüjli uyingizda ventilyator yig'ilishi
01
Pervanel
Yuqori bosimli uyingizda shamollatish uchun-tsentrifugal pervanel.
02
Dvigatel
Dvigatel fan o'lchamiga, ish nuqtasiga va elektr talablariga muvofiq tanlangan.
03
Ob-havo Hud
Shisha tolali ob-havo qalpog'i tom ventilyatorini to'g'ridan-to'g'ri tashqi ta'sirdan himoya qiladi.
04
Fan uyasi
Ventilyator korpusi, kirish kollektori va motor-qo‘llab-quvvatlash strukturasi tomning asosiy to‘plamini tashkil qiladi.
03 / Ishlash ma'lumotlari
DWT-Ⅱ Malumot unumdorligi
Har bir fan o'lchami bir nechta havo oqimi va bosim ish nuqtalarini ta'minlaydi. Modelni faqat fan diametriga emas, balki talab qilinadigan ish nuqtasiga qarab tanlang.
SIZE
RPM
HAVO OQIMI m³/soat
BOSIM Pa
MOTOR
KUCH KVt
Shovqin
Og'irligi kg
№3
1450
878
220
Y801-4
0.55
57 dan kichik yoki teng
88
925
210
1,059
188
1,130
167
1,253
122
№ 3.5
1450
1,395
299
Y802-4
0.75
59 dan kichik yoki teng
95
1,470
285
1,682
256
1,794
227
1,990
166
№4
1450
1,887
412
Y90S-4
1.1
62 dan kichik yoki teng
115
2,083
391
2,194
372
2,510
334
2,677
298
№ 4.5
1450
2,966
495
Y90L-4
1.5
63 dan kichik yoki teng
154
3,124
471
3,574
423
3,812
376
4,514
231
№5
1450
4,068
615
Y100L1-4
2.2
64 dan kichik yoki teng
195
4,285
582
4,903
522
5,438
485
6,113
378
№ 6
960
5,024
385
Y100L-6
1.5
65 dan kam yoki teng
234
5,512
367
6,120
330
6,782
293
7,338
223
№ 7
960
8,015
548
Y132S-6
3.0
68 dan kichik yoki teng
292
8,804
499
9,827
448
10,836
398
11,925
371
№ 8
960
12,563
721
Y132M2-6
5.5
70 dan kam yoki teng
374
13,565
686
14,517
654
15,824
587
16,708
521
№ 10
720
22,150
1,072
Y160L-8
7.5
72 dan kichik yoki teng
396
23,298
1,020
26,573
916
28,395
813
31,436
702
Nashr etilgan katalog qiymatlari mos yozuvlar ish nuqtasidir. Yakuniy tanlov haqiqiy havo oqimi, tizim qarshiligi, havo holati, tomni o'rnatish va elektr talablari bilan tasdiqlanishi kerak.
04 / O'rnatish o'lchamlari
Uyingizda fanining konturi va o'rnatish o'lchamlari
Tomning ochilishini, qo'llab-quvvatlashni va mavjud o'rnatish joyini tasdiqlashda kontur chizmasini va o'lchov jadvalini birgalikda solishtiring.
Chizma ma'lumotnomasi:D1=kirish / tayanch mos yozuvlar diametri; D2=fanning umumiy diametri; H=umumiy balandligi; H1=o'rnatish-tayanch balandligi;=tom poydevorining ochilish mos yozuvlar oʻlchami.
SIZE
D1
D2
H
H1
A
№3
Ø310
Ø690
700
80
430
№ 3.5
Ø360
Ø800
720
80
480
№4
Ø410
Ø920
930
80
520
№ 4.5
Ø460
Ø920
940
80
570
№5
Ø510
Ø1000
980
80
640
№ 6
Ø610
Ø1200
1070
80
820
№ 7
Ø710
Ø1460
1290
80
910
№ 8
Ø810
Ø1610
1370
80
1050
№ 10
Ø1010
Ø1840
1560
80
1300
O'lchamlari mm. Tomning chekkasini qurish yoki tomning ochilishini kesishdan oldin tanlangan fan va oxirgi o'rnatish chizmasini tasdiqlang.
05 / Ishlash shartlari
Tanlashdan oldin konditsionerni tasdiqlang
Harorat
Katalog ma'lumotnomasining ishlash diapazoni: -20 darajadan +40 darajagacha.
Nisbiy namlik
Katalog ma'lumotnoma shartlarida 90% dan kam.
Standart versiya
Chang miqdori 100 mg/m³ dan oshmaydigan-korroziyali,-yonuvchan bo'lmagan va-portlovchi bo'lmagan gazlar uchun.
Portlash-Proof versiyasi
Yonuvchan yoki portlovchi gazlar mavjud-yordamchi boʻlmagan muhitlar uchun portlashdan himoyalangan{0}}konfiguratsiyani koʻrib chiqish mumkin.
Korroziyaga-bardoshli versiya
Materiallar konfiguratsiyasi korroziy gaz muhitlari uchun ko'rib chiqilishi mumkin.
Malumot elektr ta'minoti
Uch fazali{0}380 V / 50 Gts katalog konfiguratsiyasi. Eksport{4}}loyiha kuchlanishi va chastotasi alohida koʻrib chiqilishi mumkin.
06 / Fit ilovasi
Bu erda DWT-Ⅱ aksiyel tom ventilyatoridan yaxshiroq mos keladi
Zavod ustaxonalari
Kanal, damper yoki panjurning qarshiligi qo'shimcha bosim talab qiladigan uyingizda egzoz.
Sanoat binolari
Ishlab chiqarish va kommunal binolar uchun tomni mexanik shamollatish.
Energiya inshootlari
O'rtacha havo oqimi va yuqori bosim qobiliyatini talab qiladigan tomning egzoz ilovalari.
Kanalli tom chiqarish
Past bosimli eksenel tom faniga-qarshilik juda yuqori bo'lgan tizimlar.
07 / Tanlashdan oldin
DWT-Ⅱ tanlovi uchun zarur ma'lumotlar
01
Havo oqimi
Kerakli egzoz yoki ta'minot hajmi.
02
Bosim
Kerakli umumiy bosim yoki maʼlum tom-tizim qarshiligi.
03
Tomning ochilishi
Mavjud ochilish va mavjud cheklov o'lchamlari.
04
Konditsioner
Harorat, namlik, chang va korroziy yoki xavfli komponentlar.
05
Shovqinga bo'lgan talab
Loyiha ovozi chegarasi yoki yaqin-atrofdagi{0}}bo‘sh joy talabi.
06
Elektr
Voltaj, chastota, faza va nazorat talablari.
Bosim mavjud emasmi?
Tomning ochilishi, kanal yo'li, panjurlar, damperlar va mavjud qurilish chizmalarini yuboring.Muhandislik qo'llanmasini o'qing →
08 / Boshqarish va sozlash parametrlari
Uyingizda ventilyatorini ishlash talabiga moslang
Ikki-tezlikda dvigatel
Ikkita qattiq ish tezligi talab qilinadigan joylarda ko'rib chiqilishi mumkin.
O'zgaruvchan chastota
O'zgaruvchan{0}}chastotali ishlash mos motorlar uchun sozlanishi mumkin. Katalog ko'rsatmalari 25–50 Gts chastotani sozlash diapazonini tavsiya qiladi.
Havo oqimini tartibga solish
Loyiha talablariga muvofiq qo'lda yoki elektr tartibga soluvchi qurilmalar ko'rib chiqilishi mumkin.
Tom yopish panjalari
Uyingizda egzoz panjurlari o'rnatish talablariga muvofiq ko'rib chiqilishi mumkin.
09 / Texnik ma'lumotnomalar
Tegishli muhandislik qo'llanmalari
HAVO OQIMI VA BOSIM
Sanoat fanining havo oqimi va bosimi tushuntirilgan →FAN TANLASH
Sanoat fanlarini tanlash markazi →Mahsulot yo'li
DWT-Ⅰ yoki DWT-Ⅱ?
DWT-Ⅰ Kam shovqin-Tomning eksenel egzoz ventilyatori
Uyingizda to'g'ridan-to'g'ri shamollatish uchun kattaroq havo oqimi va past bosim.
DWT-Ⅱ
Yuqori{0}}bosim va yuqori-bardoshli tom chiqarish tizimlari uchun markazdan qochma tom ventilyatori.
Santrifüj fanatlar
Boshqa santrifüjli sanoat fan konfiguratsiyalarini ko'rib chiqing.
10 / Tez-tez so'raladigan savollar
DWT-Ⅱ Santrifüj tom ventilyatori savollari
DWT-Ⅱ tom ventilyatori nima uchun ishlatiladi?
DWT-Ⅱ o'rtacha havo oqimi va past bosimli eksenel tom ventilyatoridan ko'ra ko'proq bosim talab qiladigan uyingizda shamollatish tizimlari uchun mo'ljallangan.
DWT-Ⅰ va DWT-Ⅱ o'rtasidagi farq nima?
DWT-Ⅰ katta havo oqimi va nisbatan past bosim uchun eksenel{1}}oqim tartibidan foydalanadi. DWT-Ⅱ yuqori bosimli-tomni ventilyatsiya qilish uchun markazdan qochma pervaneldan foydalanadi.
DWT-Ⅱ havo oqimi diapazoni qanday?
Batafsil katalogning ishlash jadvali taxminan 878 dan 31 436 m³ / soatgacha bo'lgan tezlikni o'z ichiga oladi.
DWT-Ⅱ qanday bosimni ta'minlay oladi?
Nashr etilgan ish nuqtalari fan hajmi va havo oqimiga qarab taxminan 122 dan 1072 Pa gacha.
DWT-Ⅱ o'zgaruvchan-chastota boshqaruvidan foydalana oladimi?
O'zgaruvchan{0}}chastotali ishlash mos motorlar uchun sozlanishi mumkin. Katalog 25-50 Gts chastotani sozlash oralig'ini tavsiya qiladi.
O'rnatish uchun qanday ma'lumotlar talab qilinadi?
Tomning ochilishini, chekka o'lchamlarini, mavjud o'rnatish joyini, havo oqimini, bosimni va mavjud bo'lganda bino yoki kanal chizmalarini taqdim eting.
Dvigatel boshqa kuchlanish va chastotalar uchun ta'minlanishi mumkinmi?
Katalog standart mos yozuvlar sifatida uch{0}}fazali 380 V / 50 Gts dan foydalanadi. Eksport loyihalari uchun muqobil kuchlanish va chastota talablari ko'rib chiqilishi mumkin.
DWT-Ⅱ Uyingizda ventilyatorini tanlash
Tomning egzoz talabini yuboring. Biz muxlisni ko'rib chiqamiz.
Havo oqimi · Bosim · Tomning ochilishi · Konditsioner · Shovqin maqsadi · Voltaj · Chastotasi · Miqdori
